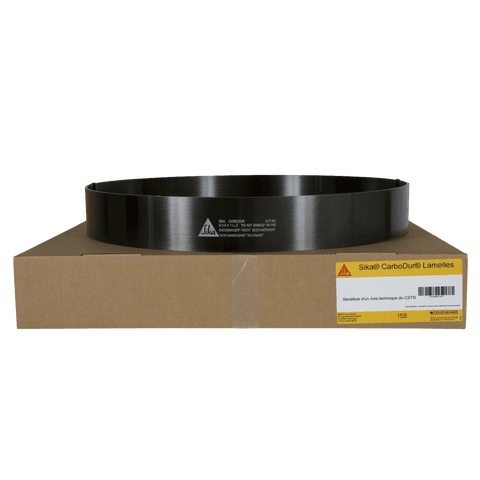

Sika® CarboDur® S
Les Sika® CarboDur® S sont des P.R.F.C.
- Marque
- Sika
- Catégorie
- Mortiers Techniques & Réparation
- Sous-catégorie
- Renforcement carbone
- Matériau
- Fibre de carbone structurale
Applications
- Différents cas de renforcement de structures : Augmentation de charges Augmentation de la capacité portante des poutres, des dalles : augmentation des charges d’exploitation, trafic, changement de destination du local, : Endommagement des éléments de structures Dégradation des matériaux de la structure Corrosion, diminution ou sectionnement d’armatures internes Accidents (impact de véhicule, séisme, incendie,...) Amélioration des conditions de service et de durabilité Réduction de flèche et d’ouverture de fissure Réduction des contraintes dans les armatures internes Amélioration de la résistance/tenue à la fatigue de la structure Modification de la structure Création de trémies (voile, dalle, poutre:) Suppression de murs, poteaux Renforcement préventif Renforcement parasismique (Eurocode 8) Impact, explosion, etc Défauts de conception, défauts de calcul Insuffisance ou déficience des sections d’acier interne Défaut de positionnement des armatures dans le béton
Description
Les Sika® CarboDur® S sont des P.R.F.C. pultrudés (Polymères Renforcés de Fibres de Carbone), à base de fibres de carbone noyées dans une matrice époxydique. Ils se présentent sous forme de lamelles préfabriquées en usine, et sont conçus pour le renforcement des structures en béton armé, en béton précontraint, en bois, en maçonnerie, en métal. Les lamelles de Sika® CarboDur® S sont collées sur la structure à renforcer à l’aide de l’adhésif structural Sikadur® -30. Consulter le Notice Produit de l’adhésif concerné. Insensible à la corrosion Très haute performance Excellente durabilité et résistance/tenue à la fatigue Facile à transporter (légèreté, conditionnement en rouleau) Longueur illimitée (rouleau de 10 à 250 mètres suivant le type de lamelle) Application économique (pas de matériel de levage, ni de serrage) Peut recevoir un revêtement (peinture, mortier:) Croisement aisé des lamelles grâce à la faible épaisseur Facilité d’application, en particulier en sous face, sans moyen auxiliaire de placage ni de serrage Facile à préparer, applicable en plusieurs couches superposées Finition excellente des bords de lamelles (imprégnation et alignement des fibres) obtenue lors de la fabrication par pultrusion Tests approfondis et approuvés disponibles dans de nombreux pays
Avantages
- Insensible à la corrosion Très haute performance Excellente durabilité et résistance/tenue à la fatigue Facile à transporter (légèreté, conditionnement en rouleau) Longueur illimitée (rouleau de 10 à 250 mètres suivant le type de lamelle) Application économique (pas de matériel de levage, ni de serrage) Peut recevoir un revêtement (peinture, mortier:) Croisement aisé des lamelles grâce à la faible épaisseur Facilité d’application, en particulier en sous face, sans moyen auxiliaire de placage ni de serrage Facile à préparer, applicable en plusieurs couches superposées Finition excellente des bords de lamelles (imprégnation et alignement des fibres) obtenue lors de la fabrication par pultrusion Tests approfondis et approuvés disponibles dans de nombreux pays
Caractéristiques techniques
| Caractéristiques techniques | |
|---|---|
| Emballage | Suremballage carton pour les rouleaux de 10, 25, 50 m Suremballage en caisse en bois pour les rouleaux de 250 m |
| Couleur | PRFC (Polymère Renforcé de Fibres de Carbone – matrice résine époxy) de couleur noire |
| AGRÉMENTS / NORMES | France : - Avis Technique CSTB n°3.3/20-1021-V1 - Essais de traction et de cisaillement inter-laminaire sur les Lamelles PRFC (avant et après vieillissement accéléré) - Essai de cisaillement sur béton, et traction directe, après 18 mois de vieillissement en enceinte climatique (40°C et 95% HR) - Essai de tenue aux UV du système Sika® CarboDur® (avec et sans revêtement de protection Sikagard®) Slovaquie: TSUS, Building Testing and research institutes, Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap® (Slovak). Pologne: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych (Polish) Pologne: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych (Polish) Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001 (International). USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008, (USA). Royaume Uni: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012 (UK). Suisse: SIA 166:2004 Klebebewehrungen Italie: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures |
| Teneur en Fibres | > 68% |
| Durée de Conservation | Illimité |
| Conditions de Stockage | à l’abri d’une exposition directe au soleil, au sec et à une température inférieure à 50°C. Transport : uniquement en emballage d’origine ou protégé contre toutes dégradations mécaniques |
| Dimensions | Type Section Largeur Epaisseur Sika CarboDur S512 * 60 mm² 50 mm 1,2 mm Sika CarboDur S614 ** 84 mm² 60 mm 1,4 mm Sika CarboDur S812 * 96 mm² 80 mm 1,2 mm Sika CarboDur S1012 * 120 mm² 100 mm 1,2 mm Sika CarboDur S914 ** 126 mm² 90 mm 1,4 mm Sika CarboDur S1014 ** 140 mm² 100 mm 1,4 mm Sika CarboDur S626 ** 156 mm² 60 mm 2,6 mm Sika CarboDur S1214 ** 168 mm² 120 mm 1,4 mm Sika CarboDur S1512 * 180 mm² 150 mm 1,2 mm * tenu en stock (rouleau de 10, 25, 50, 250 m) ** sur commande spéciale en rouleau de 250 m. Nous consulter. |
| Structure du système | Le système décrit dans cette Notice doit être respecté et ne peut faire l’objet de modification. Adhésif structural : Sikadur®-30 Pour des informations détaillées concernant la mise en place du système collé en surface du support, consulter l’avis technique CSTB n°3.3/20-1021-V1, et les notices des produits concernés. |
| Résistance en traction du stratifié | Valeurs dans le sens longitudinal des fibres (suivant la norme EN 2561) Valeur moyenne 3 100 MPa Valeur au fractile 5% 2 900 MPa |
| Module d'Élasticité en Traction du Stratifié | Valeurs dans le sens longitudinal des fibres (EN 2561) Valeur moyenne 170 000 MPa Valeur au fractile 5% 165 000 MPa |
| Allongement à la Rupture en Traction du Stratifié | Valeurs dans le sens longitudinal des fibres (suivant la norme EN 2561) Valeur minimum > 1,80% |
| Température de transition vitreuse | > 100 °C (EN 61006) |
| Température de service | Consulter la Notice Produit de l'adhésif structural Sikadur -30 |
| Consommation | Largeur du Sika® CarboDur® S Sikadur®-30 (sur support et lamelle) 50 mm 0,20 à 0,28 kg/m 60 mm 0,24 à 0,32 kg/m 80 mm 0,32 à 0,44 kg/m 90 mm 0,40 à 0,56 kg/m 100 mm 0,44 à 0,64 kg/m 120 mm 0,45 à 0,80 kg/m 150 mm 0,68 à 1,00 kg/m La consommation indiquée correspond à une application standard. La rugosité et la planéité du support, le croisement de lamelles, la perte et les déchets peuvent entrainer une consommation plus élevée de l’adhésif, jusqu’à 20% supplémentaires. |
| QUALITÉ DU SUPPORT | Planéité / irrégularité du support (selon Bulletin FIB 14) - La surface à renforcer ne doit pas présenter de balèvres de coffrage ni saillies excédant 0, 5 mm. - Vérifier la planéité de la surface à l’aide d’une règle métallique : la tolérance est fixée à 10 mm sous la règle de 2 m, et 4 mm sous la règle de 30 cm. La qualité du support doit être contrôlée dans tous les cas. Un diagnostic de l’ouvrage est recommandé (norme NF EN 1504-9, Réparation et protection des structures en béton). Sika® CarboDur® S collés en surface du béton : La résistance en traction directe de la surface de béton préalablement préparée doit être de 1,5 MPa au minimum (2 MPa en moyenne). Si ces valeurs ne sont pas atteintes, les solutions alternatives peuvent être : - Sika® CarboDur® S utilisé selon la technique « NSM », engravé en surface du béton - Les tissus SikaWrap® se reporter à la notice technique du SikaWrap®-230 C ou -600 C. Consulter les Notices Produits Le béton doit généralement être âgé de plus de 28 jours (prendre aussi en considération les conditions environnementales de durcissement, le type de béton, sa résistance). Sika® CarboDur® S collés en surface des autres types de supports : La structure bois, maçonnerie, ou métallique doit également faire l’objet d’un diagnostic. |
| PRÉPARATION DU SUPPORT | Le support doit recevoir une préparation de surface adaptée pour le rendre propre, sain, exempt de laitance, d’agents polluants, de graisse, d’huile, de particules friables, d’anciens revêtements, : Le support ne doit pas être gelé, ni présenter de film d’eau en surface au moment de la mise en oeuvre de la colle. Ne pas réaliser d’opération de collage en cas de risque de condensation sur le support. Contrôle à faire préalablement au démarrage du mélange du kit de l’adhésif Sikadur®-30. Consulter l’Avis technique CSTB n°3.3/20-1021-V1. |
